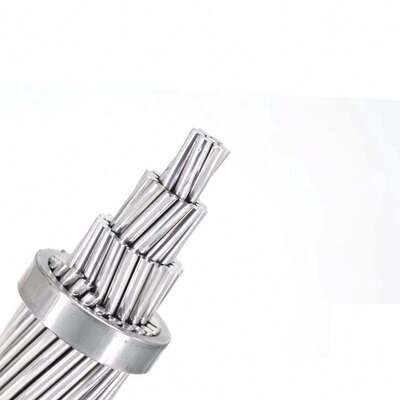

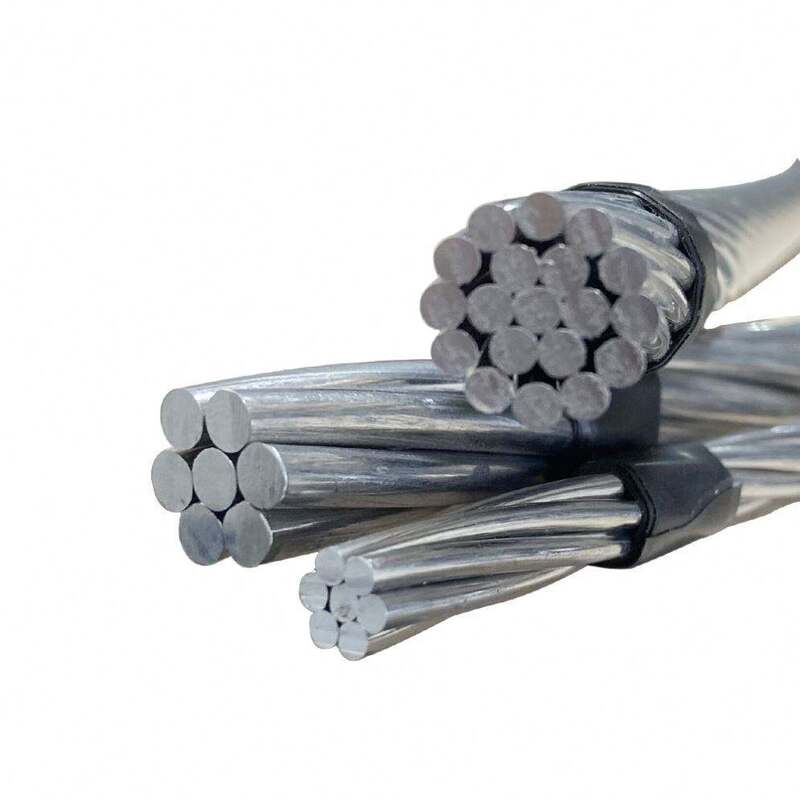

Construire des réseaux plus solides avec des conducteurs en alliage d'aluminium AAAC 25mm2 50mm2 95mm2 120mm2

Construire des grilles plus solides avec tous les conducteurs en alliage d'aluminium AAAC 25mm2 50mm2 95mm2 120mm2

Performance du service:

(1) La température de fonctionnement admissible à long terme du conducteur aérien est de 70 °C.

(2) Étant donné que le climat est rare et que le taux de couverture glaciaire est faible dans les zones de glace lourde,la plus grande contrainte du câble au point le plus bas de l'affaissement ne doit pas dépasser 60% de la puissance de destruction à court terme.

(3) Lorsqu'il s'agit de connecter des conducteurs,le conducteur situé à côté du tube de connexion ne doit pas être en évidence. Sinon,la force exercée sur les conducteurs de fonctionnement sera déséquilibrée.le tube de connexion doit être peint avec un vernis résistant à l'humidité afin de le protéger de la corrosion.

(4) Lors de l'installation, la contrainte d'arc de descente de tous les conduits doit être la même.le stress peut être de 10 à 15% plus élevé que le stress normal.

Concept et matériel de base:

Les performances de l'AAAC dépendent essentiellement de l'alliage d'aluminium utilisé.en raison de leur excellent équilibre de force, la formabilité et la résistance à la corrosion.

L'alliage 6201 est l'alliage le plus utilisé par l'AAAC. Il est connu pour sa combinaison parfaite de haute résistance et de bonne conductivité (environ 53% IACS, norme internationale de cuivre recuit).Une résistance élevée est obtenue grâce à un traitement thermique spécial (traitement par solution + vieillissement artificiel).

alliage 6101: conductivité légèrement supérieure à 6201 (environ 55-60% IACS), mais résistance légèrement inférieure.Généralement utilisé dans les situations où une conductivité plus élevée et une résistance mécanique légèrement inférieure sont requises.

Autres alliages: Selon des exigences particulières, telles qu'une résistance thermique plus élevée (alliage d'aluminium et de zirconium) ou une résistance plus élevée, il peut également y avoir d'autres alliages sur mesure.

Paramètres de construction de 2/0 AWG tout conducteur en alliage d'aluminium

(*) Note: Les valeurs de courant nominal mentionnées dans le tableau ci-dessus sont basées sur une vitesse du vent de 0,6 m/s, un rayonnement thermique solaire de 1200 watts/m2,température ambiante de 50 °C et température du conducteur de 80 °C.

Applications:

• Environnements corrosifs: côtes, parcs éoliens offshore, zones industrielles chimiques.

• Zones nécessitant une construction légère: Terrain montagneux, longues traversées fluviales (avec une conception appropriée), zones où les conditions du sol sont faibles.

• Lignes de distribution urbaines: apprécié pour sa compacité, son esthétique (pas de coloration par la rouille) et son impact réduit sur les structures voisines.

• Zones vulnérables aux incendies de forêt: considérées comme plus sûres car elles ont tendance à produire des gouttelettes de fonte à basse température en cas de faille.

• Mise à niveau/réconducteur de ligne: peut parfois remplacer les conducteurs ACSR existants du même diamètre pour augmenter la capacité sans surcharger les structures existantes,à condition que la baisse soit minutieusement recalculée.
