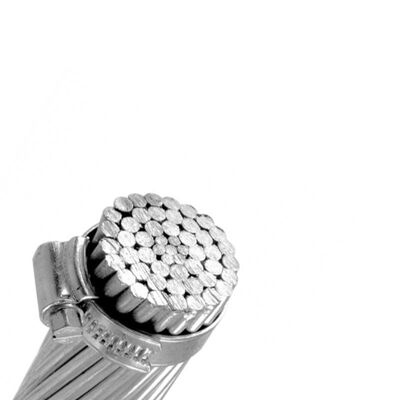

Cable de conducteur nu AAAC Construire des grilles plus solides avec tous les conducteurs en alliage d'aluminium

Le fil à filets en alliage d'aluminium (AAAC) désigne un produit en fil à filets dans lequel tous les fils sont composés de fil en alliage d'aluminium,et appartient au type de fil utilisé dans le domaine de la transmission et de la distribution d'énergieCe produit est principalement utilisé dans des scénarios tels que les lignes aériennes, avec des niveaux de tension couvrant des champs de transmission haute tension ou ultra-haute tension de 110 kV et plus [3].Son matériau en alliage d'aluminium est composé de silicium (00,50% à 0,60%), du magnésium (0,65% à 0,75%), de l'aluminium (98-99%) et d'autres composants, atteignant un équilibre entre haute résistance et haute conductivité grâce à des ratios d'éléments optimisés.La structure du produit comprend les types monocouches et multicouches, et la résistance à la corrosion par contrainte peut être améliorée en ajustant le pourcentage de masse du silicium d'aluminium de magnésium.

Performance du service

(1) La température de fonctionnement admissible à long terme du conducteur aérien est de 70 °C.

(2) Étant donné que le climat est rare et que le taux de couverture glaciaire est faible dans les zones de glace lourde,la plus grande contrainte du câble au point le plus bas de l'affaissement ne doit pas dépasser 60% de la puissance de destruction à court terme.

(3) Lorsqu'il s'agit de connecter des conducteurs,le conducteur situé à côté du tube de connexion ne doit pas être en évidence. Sinon,la force exercée sur les conducteurs de fonctionnement sera déséquilibrée.le tube de connexion doit être peint avec un vernis résistant à l'humidité afin de le protéger de la corrosion.

(4) Lors de l'installation, la contrainte d'arc de descente de tous les conduits doit être la même.le stress peut être de 10 à 15% plus élevé que le stress normal.

Les principales classifications du conducteur nusont AAC (tous conducteurs en aluminium), AAAC (tous conducteurs en alliage d'aluminium) ou ACSR (tous conducteurs en aluminium renforcés d'acier).L'AAC se trouve le plus souvent dans les zones urbaines avec des soutiens fréquents et de courte durée.It is also used in coastal regions where salt in the air can cause corrosion - the all aluminum wire providing corrosion resistance - and specified for use in the railway industry for OHL electrification.Les AAAC sont généralement spécifiés lorsque la résistance mécanique est plus élevée et que les caractéristiques d'affaissement sont réduites.L'ACSR, avec son renforcement en acier, fournit une résistance supplémentaire et lorsque les étendues s'étendent sur de plus grandes distances, comme à travers les rivières.

Paramètres de construction de 2/0 AWG tout conducteur en alliage d'aluminium

(*) Note: Les valeurs de courant nominal mentionnées dans le tableau ci-dessus sont basées sur une vitesse du vent de 0,6 m/s, un rayonnement thermique solaire de 1200 watts/m2,température ambiante de 50 °C et température du conducteur de 80 °C.

Applications:

• Les zones côtières et très corrosives sont devenues la configuration préférée ou standard pour les nouvelles lignes de transport dans ces zones.
• Réseau électrique urbain et lignes de distribution: en raison de leur poids léger, de leur structure compacte, de leur apparence esthétique (sans pollution par la corrosion du noyau d'acier),et un impact minimal sur la corrosion électrolytique des installations métalliques environnantes, ils sont de plus en plus utilisés dans les lignes aériennes difficilement accessibles dans les villes.
• Zone d'incendie forestier: la température de la perle d'arc générée par les fils en alliage d'aluminium lors d'un court-circuit est relativement basse et il n'est pas facile d'enflammer la végétation,qui présente certains avantages en matière de sécurité incendie.
