Câbles d'alimentation en alliage d'aluminium et conducteur tout aluminium pour la construction - Matériau d'isolation nu

Câbles d'alimentation en alliage d'aluminium pour la construction de matériaux d'isolation nus

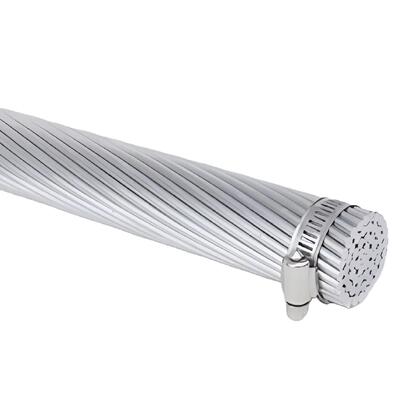

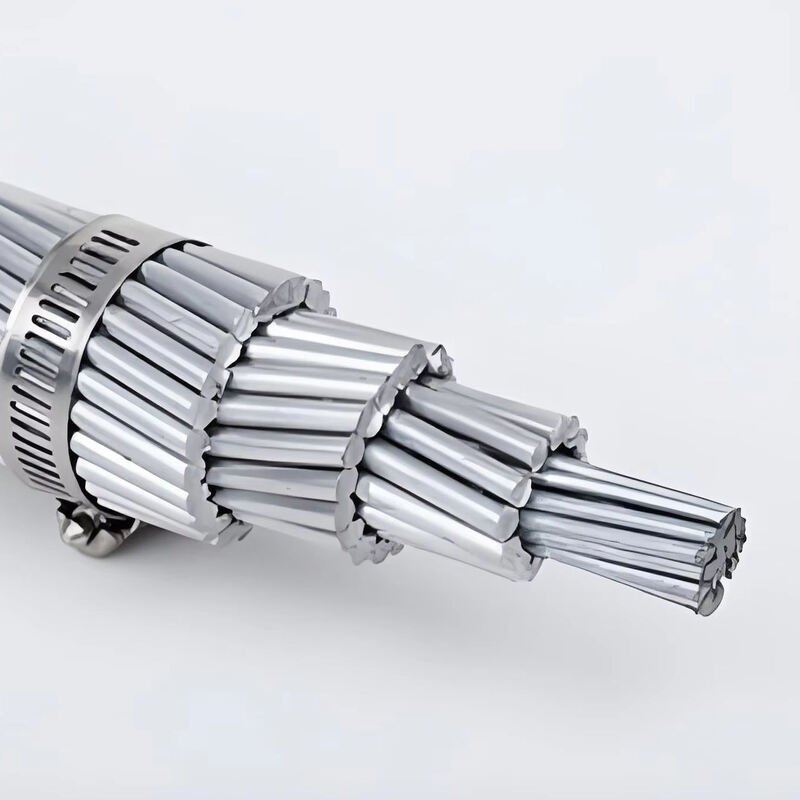

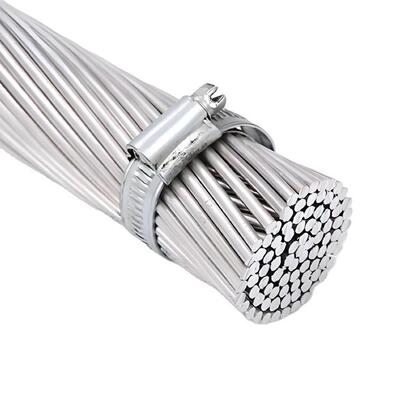

AAAC (conducteur en alliage d'aluminium) est un conducteur aérien haute performance qui offre une excellente résistance à la corrosion et une résistance mécanique élevée tout en assurant une bonne conductivité grâce à l'utilisation de matériaux en alliage d'aluminium à haute résistance, et est plus léger. C'est une alternative importante au fil toronné en aluminium à âme en acier (ACSR), présentant des avantages significatifs, en particulier dans les environnements difficiles et les lignes de transmission avec des exigences de réduction de poids.

Performance de service

(1). La température de fonctionnement de longue durée admissible pour le conducteur aérien est de 70°C.

(2). Dans le cas où un climat rare se produit et que le taux de couverture de glace est faible dans les zones de forte glace, la contrainte la plus importante du câble au point le plus bas de la flèche ne doit pas dépasser 60 % de la puissance destructrice à court terme.

(3). Lors du raccordement des conducteurs, le conducteur à côté du tube de raccordement ne peut pas être proéminent. Sinon, la force exercée sur les conducteurs en fonctionnement sera déséquilibrée. Après l'installation des connecteurs, le tube de raccordement doit être peint avec un vernis résistant à l'humidité afin de le protéger de la corrosion.

(4). Lors de l'installation, la contrainte d'arc de tous les conducteurs doit être la même. Dans la distance admissible de croisement des bâtiments ou de chute au sol, la contrainte peut être de 10 à 15 % supérieure à la contrainte normale.

Norme de matériau de Conducteur en alliage d'aluminium

(1). Le conducteur en aluminium dur utilisé pour AAC et ACSR est conforme à la norme GB/T 17048-1997 (équivalent à CEI 60889:1987).

(2). Le fil d'acier zingué utilisé pour ACSR est conforme à la norme CEI 60888:1987.

(3). La production peut être organisée en fonction des exigences des clients en matière de norme de matériau, etc.

Construction du conducteur en aluminium et du conducteur en aluminium renforcé d'acier

PARAMÈTRES DE CONSTRUCTION du conducteur en alliage d'aluminium 2/0 AWG

(*) Remarque : Les valeurs de l'intensité nominale mentionnées dans le tableau ci-dessus sont basées sur une vitesse du vent de 0,6 mètre/seconde, un rayonnement solaire de 1200 watts/mètre2, une température ambiante de 50°C et une température du conducteur de 80°C.

Applications :

• Zones avec des exigences de corrosion élevées : littoraux, îles et zones de pollution industrielle.
• Lignes qui doivent réduire la charge de la tour : zones montagneuses, lignes de grande portée (avec conception spéciale).
• Lignes de distribution et de transmission moyenne et haute tension.
• En tant que barre omnibus ou conducteur descendant d'équipement dans la sous-station.
