Lieu d'origine: | Luoyang, Chine |
Nom de marque: | SANWU |
Certification: | CCC,ISO |
Numéro de modèle: | ABC-6AWG*2 |
Quantité de commande min: | 1000m |
---|---|
Prix: | Negote |
Détails d'emballage: | Tambours en bois |
Délai de livraison: | 7-15 jours |
Conditions de paiement: | T/T, L/C |
Capacité d'approvisionnement: | 200T/jour |
Nom: | Câble aérien groupé | Type de conducteur: | Solide/7 brins |
---|---|---|---|
NOYAUX: | 2 noyaux, duplex | Isolé: | un nu, un isolé |
Taille du conducteur: | 6AWG | Épaisseur isolée: | 45mls |
Application: | Ligne aérienne de transport d'électricité | ||
Surligner: | Câble empaqueté aérien de duplex,Câble empaqueté aérien de 2 noyaux,Câble empaqueté aérien de transport d'énergie |
Description de produit

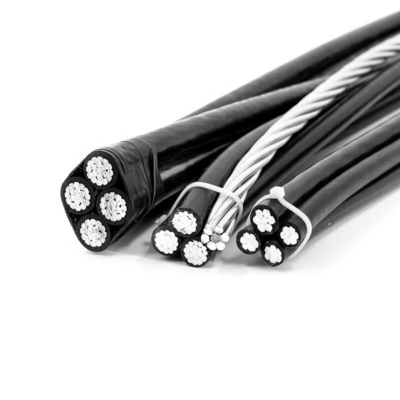

Les câbles empaquetés aériens (également connus sous le nom de câbles aériens ou simplement ABC) sont au-dessus des lignes de transport d'énergie. Il habituellement est étroitement empaqueté avec plusieurs fils isolés de phase et est habituellement employé avec les conducteurs neutres nus.
1. Conducteur duplex de Baisse-aluminium de service
Construction :
Mèche concentrique ou conducteur 1350-H19 comprimé, polyéthylène ou isolation réticulée de polyéthylène, mèche concentrique AAC, ACSR, ou messager neutre de 6201 alliages.
Normes : ASTM B-230, B-231, B-232 et B-399 et ICEA S-76-474
Code Nom |
Conducteur de phase | Messager neutre nu | Pesez par 1000 pi (livres) |
Évaluation (ampères) | ||||||
Taille A.W.G. |
Brin | Isolation épaisseur (mls) |
Taille A.W.G. |
*Strand | Rupture force (livres) |
XLP | POLY | XLP | POLY | |
AAC | ||||||||||
Pékinois | 6 | solide | 45 | 6 | 7/w | 563 | 63,5 | 61,7 | 70 | 70 |
Colley | 6 | 7/w | 45 | 6 | 7/w | 563 | 66,8 | 63,1 | 70 | 70 |
Teckel | 4 | solide | 45 | 4 | 7/w | 881 | 95,5 | 93,4 | 90 | 90 |
Épagneul | 4 | 7/w | 45 | 4 | 7/w | 881 | 100,5 | 95,4 | 90 | 90 |
Dobermann | 2 | 7/w | 45 | 2 | 7/w | 1 350 | 152,7 | 145,7 | 120 | 120 |
Malemute | 1/0 | 19/w | 60 | 1/0 | 7/w | 1 990 | 242,6 | 234,2 | 160 | 160 |
ACSR NEUTRAL-MESSENGER | ||||||||||
Poseur | 6 | solide | 45 | 6 | 6/1 | 1,190 | 75,0 | 73,2 | 70 | 70 |
Berger | 6 | 7/w | 45 | 6 | 6/1 | 1,190 | 78,3 | 74,6 | 70 | 70 |
Esquimau | 4 | solide | 45 | 4 | 6/1 | 1,860 | 113,7 | 111,6 | 90 | 90 |
Terrier | 4 | 7/w | 45 | 4 | 6/1 | 1,860 | 118,7 | 113,6 | 90 | 90 |
Chow | 2 | 7/w | 45 | 2 | 6/1 | 2,850 | 181,7 | 174,7 | 120 | 120 |
Taureau | 1/0 | 19/w | 60 | 1/0 | 6/1 | 4,380 | 288,7 | 280,3 | 160 | 160 |
6201 ALLIAGE NEUTRAL-MESSENGER | ||||||||||
Chiwawa | 6 | solide | 45 | 6 | 7/w | 1 110 | 67,6 | 65,8 | 70 | 70 |
Vizsla | 6 | 7/w | 45 | 6 | 7/w | 1 110 | 70,9 | 67,2 | 70 | 70 |
Harrier | 4 | solide | 45 | 4 | 7/w | 1 760 | 102,0 | 99,9 | 90 | 90 |
Whippet | 4 | 7/w | 45 | 4 | 7/w | 1 760 | 107,0 | 101,9 | 90 | 90 |
Schnauzer | 2 | 7/w | 45 | 2 | 7/w | 2 800 | 163,3 | 156,2 | 120 | 120 |
Heeler | 1/0 | 19/w | 60 | 1/0 | 7/w | 4 460 | 259,2 | 250,8 | 160 | 160 |
2. Conducteur triple de Baisse-aluminium de service
Construction :
Mèche concentrique ou conducteur 1350-H19 comprimé, polyéthylène ou isolation réticulée de polyéthylène, mèche concentrique AAC, ACSR, ou messager neutre de 6201 alliages.
Normes : ASTM B-230, B-231, B-232 et B-339 et ICEA S-76-474
Code Nom |
Conducteur de phase | Messager neutre nu | Pesez par 1000 pi (livres) |
Ampacity (ampères) | |||||||
Taille A.W.G. |
Toronnage | Isolation épaisseur (mls) |
Taille A.W.G. |
Toronnage | Rupture force (livres) |
XLP | POLY | XLP | POLY | ||
6201 ALLIAGE NEUTRAL-MESSENGER | |||||||||||
Minex | 6 | solide | 45 | 6 | 7 | 1 110 | 106,6 | 102,9 | 85 | 70 | |
Hippa | 6 | 7/w | 45 | 6 | 7 | 1 110 | 113,2 | 105,7 | 85 | 70 | |
Crevette rose | 4 | solide | 45 | 4 | 7 | 1 760 | 158,4 | 154,1 | 115 | 90 | |
Bernaches | 4 | 7/w | 45 | 4 | 7 | 1 760 | 168,3 | 158,2 | 115 | 90 | |
Crevette | 2 | 7/w | 45 | 2 | 7 | 2 800 | 253,7 | 239,7 | 150 | 120 | |
Gammarus | 1/0 | 7/w | 60 | 1/0 | 7 | 4 460 | 411,7 | 386,0 | 205 | 160 | |
Léda | 1/0 | 19/w | 60 | 1/0 | 7 | 4 460 | 402,7 | 386,0 | 205 | 160 | |
Dungenese | 2/0 | 7/w | 60 | 2/0 | 7 | 5 390 | 506,8 | 476,3 | 235 | 185 | |
Cyclopes | 2/0 | 19/w | 60 | 2/0 | 7 | 5 390 | 495,3 | 476,3 | 235 | 185 | |
Flustra | 3/0 | 19/w | 60 | 3/0 | 7 | 6 790 | 611,4 | 589,1 | 275 | 215 | |
Lepas | 4/0 | 19/w | 60 | 4/0 | 7 | 8 560 | 757,1 | 730,5 | 315 | 245 | |
L'ALLIAGE 6201 A RÉDUIT NEUTRAL-MESSENGER | |||||||||||
Artemia | 4 | solide | 45 | 6 | 7 | 1 110 | 141,4 | 137,1 | 115 | 90 | |
Crabe | 4 | 7/w | 45 | 6 | 7 | 1 110 | 151,3 | 141,2 | 115 | 90 | |
Solaster | 2 | 7/w | 45 | 4 | 7 | 1 760 | 226,6 | 212,6 | 150 | 120 | |
Sandcrab | 1/0 | 7/w | 60 | 2 | 7 | 2 800 | 368,8 | 343,1 | 205 | 160 | |
Echinus | 1/0 | 19/w | 60 | 2 | 7 | 2 800 | 358,8 | 343,1 | 205 | 160 | |
Écrevisses | 2/0 | 7/w | 60 | 1 | 7 | 3 530 | 452,6 | 422,5 | 235 | 185 | |
Sipho | 2/0 | 19/w | 60 | 1 | 7 | 3 530 | 441,0 | 422,5 | 235 | 185 | |
Fulgar | 3/0 | 19/w | 60 | 1/0 | 7 | 4 460 | 543,4 | 521,1 | 275 | 215 | |
Arca | 4/0 | 19/w | 60 | 2/0 | 7 | 5 390 | 671,2 | 644,6 | 315 | 245 | |
Code Nom |
Conducteurs de phase | Neutre nu | Pesez par 1000 pi (livres) |
Ampacity (ampères) | |||||||
A.W.G. de taille ou MCM |
Toronnage | Isolation épaisseur (mls) |
Taille (A.W.G.) |
*Stranding | Évalué force (livres) |
XLP | Poly | XLP | Poly | ||
AAC NEUTRAL-MESSENGER | |||||||||||
Haiotis | 6 | solide | 45 | 6 | 7 | 563 | 102,5 | 98,8 | 85 | 70 | |
Rotule | 6 | 7/w | 45 | 6 | 7 | 563 | 109,1 | 101,6 | 85 | 70 | |
Fusus | 4 | solide | 45 | 4 | 7 | 881 | 151,9 | 147,6 | 115 | 90 | |
Huître | 4 | 7/w | 45 | 4 | 7 | 881 | 161,8 | 151,7 | 115 | 90 | |
Palourde | 2 | 7/w | 45 | 2 | 7 | 1 350 | 243,2 | 229,2 | 150 | 120 | |
Murex | 1/0 | 7/w | 60 | 1/0 | 7 | 1 990 | 395,1 | 369,4 | 205 | 160 | |
Purpura | 1/0 | 19/w | 60 | 1/0 | 7 | 1 990 | 386,1 | 369,4 | 205 | 160 | |
Nassa | 2/0 | 7/w | 60 | 2/0 | 7 | 2 510 | 485,8 | 455,3 | 235 | 185 | |
Melita | 3/0 | 19/w | 60 | 3/0 | 19 | 3 310 | 585,2 | 562,9 | 275 | 215 | |
Portunus | 4/0 | 19/w | 60 | 4/0 | 19 | 4 020 | 723,9 | 697,3 | 315 | 245 | |
Nannynose | 336,4 | 19/w | 80 | 336,4 | 19 | 6 146 | 1160,4 | 1118,0 | 420 | 325 | |
AVEC LE MESSAGER NORMAL D'ACSR | |||||||||||
Paludina | 6 | solide | 45 | 6 | 6/1 | 1 190 | 114 | 113 | 85 | 70 | |
Voluta | 6 | 7/w | 45 | 6 | 6/1 | 1 190 | 120 | 113 | 85 | 70 | |
Buccin | 4 | solide | 45 | 4 | 6/1 | 1 860 | 169 | 165 | 115 | 90 | |
Bigorneau | 4 | 7/w | 45 | 4 | 6/1 | 1 860 | 176 | 172 | 115 | 90 | |
Conque | 2 | 7/w | 45 | 2 | 6/1 | 2 850 | 267 | 261 | 150 | 120 | |
Neritina | 1/0 | 7/w | 60 | 1/0 | 6/1 | 4 380 | 530 | 419 | 205 | 160 | |
Cenia | 1/0 | 19/w | 60 | 1/0 | 6/1 | 4 380 | 426 | 416 | 205 | 160 | |
Runcina | 2/0 | 7/w | 60 | 2/0 | 6/1 | 5 310 | 530 | 519 | 235 | 185 | |
Triton | 2/0 | 19/w | 60 | 2/0 | 6/1 | 5 310 | 526 | 514 | 235 | 185 | |
Cherrystone | 3/0 | 7/w | 60 | 3/0 | 6/1 | 6 620 | 656 | 643 | 250 | 200 | |
Mursia | 3/0 | 19/w | 60 | 3/0 | 6/1 | 6 620 | 650 | 638 | 250 | 200 | |
Rasoir | 4/0 | 7/w | 60 | 4/0 | 6/1 | 8 350 | 814 | 799 | 315 | 245 | |
Zuzara | 4/0 | 19/w | 60 | 4/0 | 6/1 | 8 350 | 805 | 792 | 315 | 245 | |
Ventouse | 336,4 | 19/w | 80 | 336,4 | 18/1 | 8 680 | 1209 | 1167 | 420 | 325 | |
Code Nom |
Conducteurs de phase | Neutre nu | Pesez par 1000 pi (livres) |
Ampacity (ampères) | |||||||
A.W.G. ou MCM de taille | Toronnage | Isolation épaisseur (mls) |
Taille (A.W.G.) |
Toronnage | Évalué force (livres) |
XLP | Poly | XLP | Poly | ||
AVEC ACSR A RÉDUIT LE MESSAGER DE TAILLE | |||||||||||
Feston | 4 | Solide | 45 | 6 | 6/1 | 1 190 | 148 | 144 | 115 | 90 | |
Strombus | 4 | 7/w | 45 | 6 | 6/1 | 1 190 | 158 | 148 | 115 | 90 | |
Coque | 2 | 7/ W | 45 | 4 | 6/1 | 1 860 | 233 | 227 | 150 | 120 | |
Janthina | 1/0 | 7/ W | 60 | 2 | 6/1 | 2 850 | 376 | 365 | 205 | 160 | |
Ranella | 1/0 | 19/ W | 60 | 2 | 6/1 | 2 850 | 372 | 362 | 205 | 160 | |
Cavolinia | 2/0 | 7/ W | 60 | 1 | 6/1 | 3 550 | 462 | 451 | 235 | 185 | |
Clio | 2/0 | 19/ W | 60 | 1 | 6/1 | 3 550 | 458 | 446 | 235 | 185 | |
Sanddollar | 3/0 | 7/ W | 60 | 1/0 | 6/1 | 4 380 | 570 | 557 | 275 | 215 | |
Aega | 3/0 | 19/ W | 60 | 1/0 | 6/1 | 4 380 | 565 | 552 | 275 | 215 | |
Seiches | 4/0 | 7/ W | 60 | 2/0 | 6/1 | 5 310 | 706 | 691 | 315 | 245 | |
Cerapus | 4/0 | 19/ W | 60 | 2/0 | 6/1 | 5 310 | 699 | 684 | 315 | 245 | |
Cowry | 336,4 | 19/ W | 80 | 4/0 | 6/1 | 8 350 | 1135 | 1093 | 420 | 325 |
3. Conducteur quadruplex de Baisse-aluminium de service
Construction :
Des conducteurs sont concentrique échoués, l'aluminium 1350-H19 comprimé, isolé avec ou du polyéthylène ou XLP a réticulé le polyéthylène. Des messagers neutres sont concentrique échoués 6201, AAC, ou ACSR, un conducteur est fabriqué avec une arête expulsée pour l'identification de phase.
Normes : ASTM B-230, B-231, B-232, B-339 ET ICEA S-76 -474
Code Nom |
Conducteur de phase | Messager neutre nu | Pesez par 1000 pi (livres) |
Évaluation (ampères) | ||||||
Taille A.W.G. |
Brin | Isolation épaisseur (mls) |
Taille A.W.G. |
Brin | Rupture force (livres) |
XLP | POLY | XLP | POLY | |
AAC NEUTRAL-MESSNGER | ||||||||||
Clydesdale | 4 | Solide | 45 | 4 | 7 | 881 | 208 | 201,8 | 100 | 80 |
Pinto | 4 | 7/w | 45 | 4 | 7 | 881 | 223 | 207,9 | 100 | 80 |
Mustang | 2 | 7/w | 45 | 2 | 7 | 1 350 | 333 | 312,6 | 135 | 105 |
Créole | 1/0 | 19/w | 60 | 1/0 | 7 | 1 990 | 529 | 504,5 | 180 | 140 |
Percheron | 2/0 | 19/w | 60 | 2/0 | 7 | 2 510 | 649 | 620,5 | 205 | 160 |
Hanoverian | 3/0 | 19/w | 60 | 3/0 | 19 | 3 310 | 799 | 765,6 | 235 | 185 |
Oldenbourg | 4/0 | 19/w | 60 | 4/0 | 19 | 4 020 | 986 | 946,7 | 275 | 210 |
Lipizzaner | 336,4 | 19/w | 80 | 336,4 | 19 | 6 146 | 1 546 | 1 519,2 | 370 | 280 |
ACSR NEUTRAL-MESSNGER | ||||||||||
Morochuca | 6 | Solide | 45 | 6 | 6/1 | 1 190 | 152 | 147,4 | 75 | 60 |
Chola | 6 | 7/w | 45 | 6 | 6/1 | 1 190 | 162 | 151,7 | 75 | 60 |
Morgan | 4 | Solide | 45 | 4 | 6/1 | 1 860 | 226 | 220 | 100 | 80 |
Hackney | 4 | 7/w | 45 | 4 | 6/1 | 1 860 | 241 | 226,1 | 100 | 80 |
Palomino | 2 | 7/w | 45 | 2 | 6/1 | 2 850 | 362 | 342,6 | 135 | 105 |
Costena | 1/0 | 19/w | 60 | 1/0 | 6/1 | 4 380 | 575 | 550,6 | 180 | 140 |
Grullo | 2/0 | 19/w | 60 | 2/0 | 6/1 | 5 310 | 707 | 678,7 | 205 | 160 |
Le Suffolk | 3/0 | 19/w | 60 | 3/0 | 6/1 | 6 620 | 872 | 838,9 | 235 | 185 |
Appaloosa | 4/0 | 19/w | 60 | 4/0 | 6/1 | 8 350 | 1079 | 1039,2 | 275 | 210 |
Bronco | 336,4 | 19/w | 80 | 336,4 | 18/1 | 8 580 | 1613 | 1568,2 | 370 | 280 |
Hongre | 336,4 | 19/w | 80 | 4/0 | 6/1 | 8 350 | 1548 | 1494,3 | 370 | 280 |
Code Nom |
Conducteur de phase | Messager neutre nu | Pesez par 1000 pi (livres) |
Évaluation (ampères) | ||||||
Taille A.W.G. |
Brin | Isolation épaisseur (mls) |
Taille A.W.G. |
Brin | Rupture force (livres) |
XLP | POLY | XLP | POLY | |
6201 ALLIAGE NEUTRAL-MESSENGER | ||||||||||
Baie | 6 | Solide | 45 | 6 | 7 | 1 110 | 145 | 140,0 | 75 | 60 |
Entraîneur français | 6 | 7/w | 45 | 6 | 7 | 1 110 | 155 | 144,3 | 75 | 60 |
Entraîneur allemand | 4 | Solide | 45 | 4 | 7 | 1 760 | 214 | 208,3 | 100 | 80 |
Arabe | 4 | 7/w | 45 | 4 | 7 | 1 760 | 229 | 214,4 | 100 | 80 |
Belge | 2 | 7/w | 45 | 2 | 7 | 2 800 | 344 | 323,1 | 135 | 105 |
Shetland | 1/0 | 19/w | 60 | 1/0 | 7 | 4 460 | 546 | 521,1 | 180 | 140 |
Pur sang | 2/0 | 19/w | 60 | 2/0 | 7 | 5 390 | 670 | 641,5 | 205 | 160 |
Trotteur | 3/0 | 19/w | 60 | 3/0 | 7 | 6 790 | 825 | 791,8 | 235 | 185 |
Marche | 4/0 | 19/w | 60 | 4/0 | 7 | 8 560 | 1019 | 979,7 | 275 |
4. Échantillons disponibles :
6. Machines de fabrication de câbles d'usine :
7. Packing&Delivery :
