Lieu d'origine: | Hénan |
Nom de marque: | Sanwu |
Numéro de modèle: | AAAC |
Quantité de commande min: | 1000M |
---|---|
Prix: | Negotiate |
Détails d'emballage: | Bobines en bois/en acier non restituables |
Délai de livraison: | 1-15days |
Capacité d'approvisionnement: | 200 tonnes par jour |
Certification: | TUV | Matériaux: | Alliage 1350 |
---|---|---|---|
Application: | Construction de câble | Taux: | 0.6/1KV |
Standard: | ASTM, BS, LE CEI, DIN | Taper: | BT |
Surligner: | Conducteur de chien AAAC 2/0 AWG,conducteur de chien AAAC aérien,conducteur tout aluminium 2/0 AWG |
Spécifications du conducteur de chien 2/0 AWG AAAC Distribution aérienne

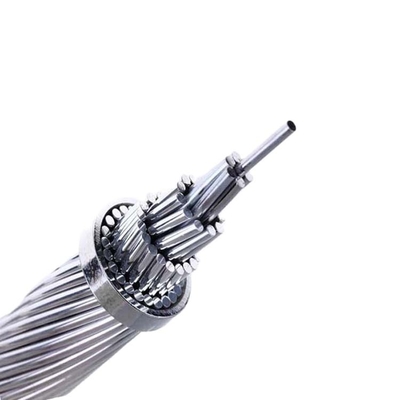

AAAC Dog Conductor est un conducteur à brins concentriques composé de fils en alliage d'aluminium (6201-T81) disponibles en constructions monocouche et multicouche.Par rapport à un conducteur ACSR conventionnel, le poids est plus léger et la résistance comparable.
Performance du service
(1).La température de fonctionnement de longue durée autorisée pour le conducteur aérien est de 70oC.
(2).Dans les circonstances où un climat rare se produit et un taux de couverture de glace faible dans une zone de glace épaisse, la plus grande contrainte du câble au point le plus bas de l'affaissement ne doit pas dépasser 60 % de la puissance destructrice à court terme.
(3).Lors de la connexion des conducteurs, le conducteur à côté du tube de connexion ne peut pas être proéminent. Sinon, la force sur les conducteurs de fonctionnement sera déséquilibrée. Une fois les connecteurs installés, le tube de connexion doit être peint avec un vernis résistant à l'humidité afin de le protéger de la corrosion.
(4).Lors de l'installation, la contrainte de descente d'arc de tous les conducteurs doit être la même. Avec la distance autorisée pour traverser des bâtiments ou tomber au sol, la contrainte peut être de 10 à 15 % supérieure à la contrainte normale.
Norme matérielle d'AAAC 150mm
(1).Le conducteur en aluminium dur utilisé pour AAC et ACSR est conforme à la norme GB/T 17048-1997 (équivalent à IEC 60889:1987).
(2).Le fil d'acier zingué utilisé pour l'ACSR est conforme à la norme CEI 60888:1987.
(3).La production peut être organisée selon les exigences des clients pour la norme matérielle, etc.
Construction de tous les conducteurs en aluminium et des conducteurs en aluminium renforcés d'acier
PROPRIÉTÉS ÉLECTRIQUES du conducteur en alliage d'aluminium 2/0 AWG
Densité@20ºC | 2,70 kg/dm |
Coefficient de température@20°C | 0,00360 (°C) |
Résistivité@20°C | 0,0326 Ohm mm2/m |
Expansivité linéaire | 23x10-6 (°C) |
CONDITIONS DE SERVICE du conducteur en alliage d'aluminium 2/0 AWG
Température ambiante | -5°C - 50°C |
Pression du vent | 80 – 130kg/m2 |
Accélération sismique | 0.12 - 0.05g |
Niveau isokéraunique | 10 – 18 |
Humidité relative | 5 – 100 % |
PARAMÈTRES DE CONSTRUCTION de 2/0 AWG tout conducteur en alliage d'aluminium
Nominal Zone | Échouement | Globalement | Lester | Noté | Électrique | Courant | |
Diamètre | Force | La résistance | Évaluation* | ||||
AWG&MCM | millimètre2 | No.×mm | millimètre | kg/km | KN | Ω/Km | UN |
6 | 13.2 | 7/1.55 | 4,65 | 36.2 | 4.18 | 2,5361 | 69 |
4 | 21.1 | 7/1.96 | 5,88 | 57,9 | 6,69 | 1.586 | 93 |
2 | 33,5 | 7/2.47 | 7.41 | 92 | 10.6 | 0,9987 | 123 |
0 | 53,5 | 7/3.12 | 9.36 | 146,8 | 17 | 0,62592 | 165 |
2/0 | 67,3 | 7/3.50 | 10.5 | 184,8 | 20.4 | 0,49738 | 190 |
3/0 | 84,9 | 7/3.93 | 11.79 | 233 | 25,7 | 0,3945 | 219 |
4/0 | 107 | 7/4.42 | 13.26 | 294.7 | 32,5 | 0,31188 | 253 |
250 | 126 | 19/2.91 | 14h55 | 346.7 | 38,8 | 0,26509 | 280 |
300 | 152 | 19/3.19 | 15,95 | 416.7 | 46,6 | 0,22059 | 313 |
350 | 178 | 19/3.45 | 17h25 | 487.3 | 52 | 0,1886 | 345 |
400 | 203 | 19/3.69 | 18h45 | 557,5 | 59,5 | 0,16486 | 375 |
450 | 228 | 19/3.91 | 19h55 | 626 | 66,8 | 0,14683 | 402 |
500 | 253 | 19/4.12 | 20.6 | 695 | 74.2 | 0,13224 | 429 |
550 | 279 | 37/3.10 | 21.7 | 766.2 | 83,9 | 0,11995 | 455 |
600 | 303 | 37/3.23 | 22.61 | 831.9 | 91 | 0,11049 | 478 |
650 | 330 | 37/3.37 | 23.59 | 905.5 | 94,9 | 0,1015 | 504 |
700 | 354 | 37/3.49 | 24h43 | 971.2 | 101 | 0,09464 | 525 |
750 | 381 | 37/3.62 | 25.34 | 1045 | 109 | 0,08796 | 549 |
800 | 404 | 37/3.73 | 26.11 | 1109 | 116 | 0,08285 | 569 |
900 | 456 | 37/3.96 | 27,72 | 1250 | 131 | 0,07351 | 612 |
1000 | 508 | 37/4.18 | 29.26 | 1393 | 146 | 0,06597 | 653 |
1250 | 631 | 61/3.63 | 32,67 | 1732 | 179 | 0,05306 | 743 |
1500 | 759 | 61/3.98 | 35,82 | 2082 | 215 | 0,04414 | 827 |
1750 | 886 | 61/4.30 | 38,7 | 2431 | 251 | 0,03781 | 904 |
(*) Remarque : Les valeurs de courant nominal mentionnées dans le tableau ci-dessus sont basées sur une vitesse du vent de 0,6 mètre/seconde, un rayonnement thermique solaire de 1 200 watt/mètre2, une température ambiante de 50 °C et une température du conducteur de 80 °C.
Luoyang Sanwu Cable Co., Ltd., avec un capital social de 100 millions de RMB, est une société de développement de haute technologie pour la recherche scientifique, la production et le commerce industriels, offrant une sélection variée de fils et câbles de qualité à des clients industriels dans 33 pays du monde.Les principaux produits sont ACSR, conducteur aérien, AAAC, AAC, câble d'alimentation, BLXY, fil domestique, etc.
Le câble Sanwu possède des équipements de pointe et de grandes quantités de professionnels hautement qualifiés.Avec un système de gestion complet, un processus de production avancé, une procédure de test stricte et une qualité de produit fiable, nous avons successivement obtenu IS09001, IS014001, OHSAS18001, certificat TUV, CCC (Certification obligatoire en Chine), la licence de production industrielle nationale, etc.
En termes de qualité, il est hautement contrôlé par notre société pour s'assurer que tous les produits que nous vendons répondent à vos exigences et vous rassurent avec un excellent service après-vente. En termes de service, nous nous concentrons sur votre besoin, nous nous soucions de ce que vous préoccupation et demandez ce que vous demandez pour fournir un service plus satisfaisant.
FAQ:
Q : Êtes-vous une société commerciale ou un fabricant ?
A: nous avons notre propre usine et société commerciale, notre usine a plus de 10 ans d'expérience dans la production.
Q : Combien de temps dure votre délai de livraison ?
A : Généralement c'est 5-10 jours si les marchandises sont en stock.Ou c'est 15-20 jours si les marchandises ne sont pas en stock, et c'est selon la quantité.
Q : Fournissez-vous des échantillons ?est-ce gratuit ou en supplément ?
A: oui, nous pourrions offrir l'échantillon gratuitement mais ne payons pas les frais de transport.
Q : Quelles sont vos conditions de paiement ?
A : Paiement<=1000USD, 100% à l'avance.Paiement>=1000USD, 30% T/T à l'avance, solde avant expédition. L/C est également disponible.
Q : Avez-vous déjà fourni des câbles à notre pays ?
A: Des câbles ont été fournis à de nombreux pays à travers le monde tels que les États-Unis, l'Australie, la Suisse, Singapour, le Sri Lanka, les Philippines, la Mongolie, les Émirats arabes unis, le Yémen, l'Iran, l'Irak, le Nigéria, l'Égypte, le Lesotho, le Cameroun, etc.
