Conducteur en aluminium renforcé d'acier (ACSR) Câble électrique Fil en aluminium

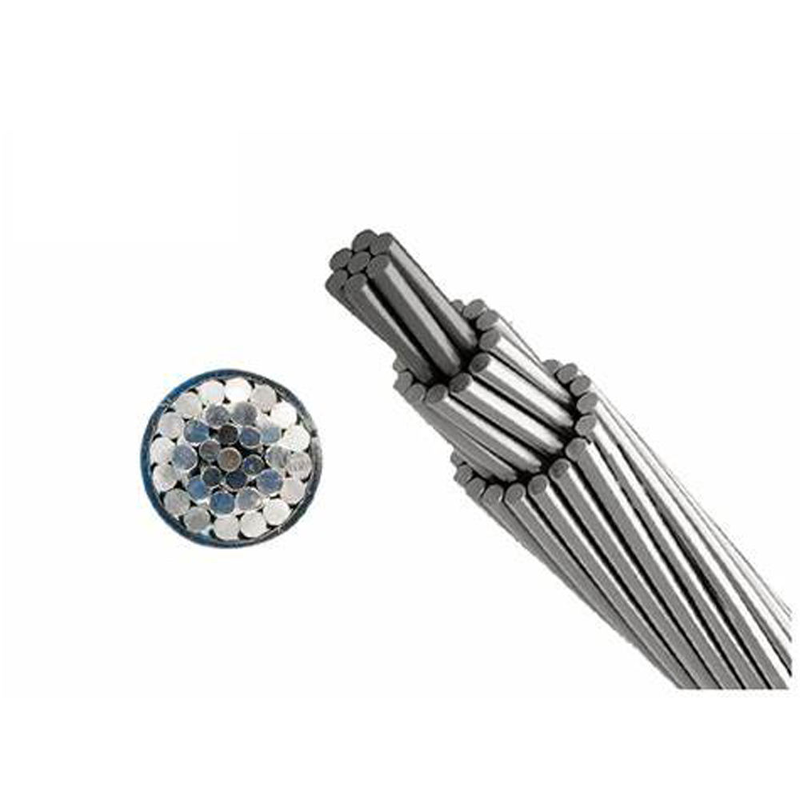

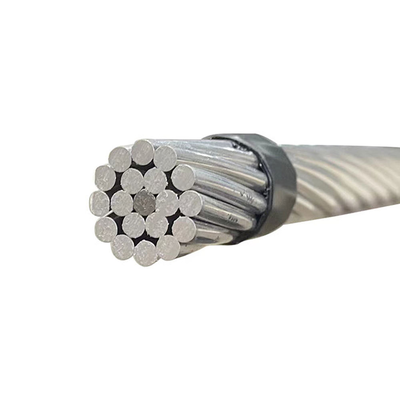

Ce conducteur en aluminium renforcé d'acier (ACSR) est un câble électrique aérien nu construit à partir de torons d'aluminium enroulés autour d'une âme en acier zingué. Le noyau en acier supporte la charge de traction, tandis que les fils d'aluminium assurent le chemin conducteur. Cette structure composite permet au câble de couvrir des distances entre poteaux ou pylônes tout en conservant la stabilité mécanique et la continuité électrique. Le conducteur est fourni sans isolation pour un montage direct sur les isolateurs et le matériel de ligne. Sa surface extérieure en aluminium développe un film d'oxyde naturel qui résiste aux intempéries en extérieur, et le noyau galvanisé ajoute une protection contre la corrosion. Le câble est destiné aux circuits aériens de transmission et de distribution d'énergie où la résistance et la conductivité sont requises.

Normes de conducteur ACSR
*ASTM B-232*BS215
* CSAC 61089 * AS/NZS 3607
* DIN 48204 * CEI 61089
* GB/T 1179 *JISC3110

Caractéristiques

Les caractéristiques de l'ACSR :

1. Construction composite renforcée d'acier.Le conducteur associe une âme en acier galvanisé à des torons extérieurs en aluminium, combinant renforcement mécanique et conductivité électrique dans un seul câble aérien.
2. Conception aérienne nue.Fourni non isolé pour une installation directe sur les isolateurs et les structures de support, réduisant ainsi la complexité des matériaux et permettant l'utilisation de matériel de ligne standard.
3. Noyau galvanisé résistant à la corrosion.Le revêtement de zinc sur le noyau en acier fournit une couche protectrice contre la corrosion atmosphérique tout en conservant la capacité de traction nécessaire aux travées aériennes.
4. Fils d'aluminium toronnés concentriques.Les torons en aluminium sont posés en couches concentriques autour du noyau, créant un chemin conducteur uniforme et permettant au câble d'être enroulé, enfilé et tendu avec un équipement conventionnel.
5. Contrôle de l'affaissement et de la tension.Le rapport aluminium/acier est sélectionné pour équilibrer la capacité de transport de courant avec le comportement à l'affaissement, aidant ainsi le conducteur à fonctionner de manière fiable sur les itinéraires de transmission et de distribution.

Applications

Notre équipe technique peut optimiser la conception et personnaliser la production de fils selon vos besoins spécifiques.

Emballage et livraison :
Fûts en bois de diamètre 1,1 m, 1,2 m, 1,6 m, 1,8 m et 2,2 m, etc.

Les conducteurs en aluminium sont généralement enroulés sur des bobines en bois ou en acier, qui assurent leur protection pendant le transport et la manipulation.

Selon la demande des clients.

Faites attention aux étapes suivantes lors de l'installation :

1. Contrôle de la tension : il est recommandé de contrôler la tension entre 20 % et 30 % de la valeur nominale pour éviter un étirement excessif.
2. Réglage de l'affaissement : ajustez l'affaissement en fonction de la température ambiante, généralement dans la plage de 1 % à 3 %.
3. Traitement de la connexion : utilisez des outils de sertissage spécialisés et la pression de sertissage recommandée est de 20 à 30 MPa.
