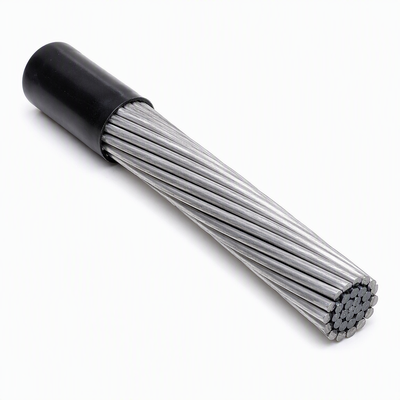

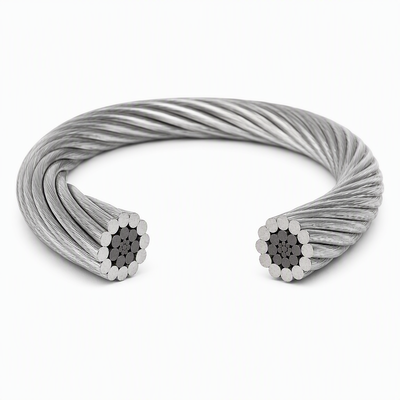

Conducteur nu ACSR 25/4 Aluminium Conducteur Acier Renforcé pour Lignes Électriques Aériennes

Ce conducteur nu ACSR, désigné 25/4, est fabriqué avec des fils d'aluminium toronnés concentriquement sur un noyau en acier galvanisé. Le noyau en acier supporte la charge mécanique, tandis que les brins d'aluminium fournissent le chemin conducteur, rendant le conducteur adapté aux lignes de transmission et de distribution d'énergie aériennes. La désignation 25/4 fait référence à la configuration de toronnage du conducteur, indiquant le nombre de fils d'aluminium et d'acier utilisés dans sa construction. Le câble est fourni nu pour une installation directe sur des isolateurs et des structures de support. Sa conception composite aide à contrôler la flèche sur les portées aériennes, et le noyau galvanisé offre une protection contre la corrosion atmosphérique lors d'une utilisation en extérieur.

Normes des conducteurs ACSR
* ASTM B-232 * BS 215
* CSAC 61089 * AS/NZS 3607
* DIN 48204 * IEC 61089
* GB/T 1179 * JIS C3110

Spécifications

Les caractéristiques de l'ACSR :

1. Noyau renforcé en acier galvanisé
   Le noyau est zingué pour résister à la corrosion atmosphérique tout en fournissant la résistance à la traction requise pour les portées aériennes au-delà des capacités des conducteurs tout aluminium.

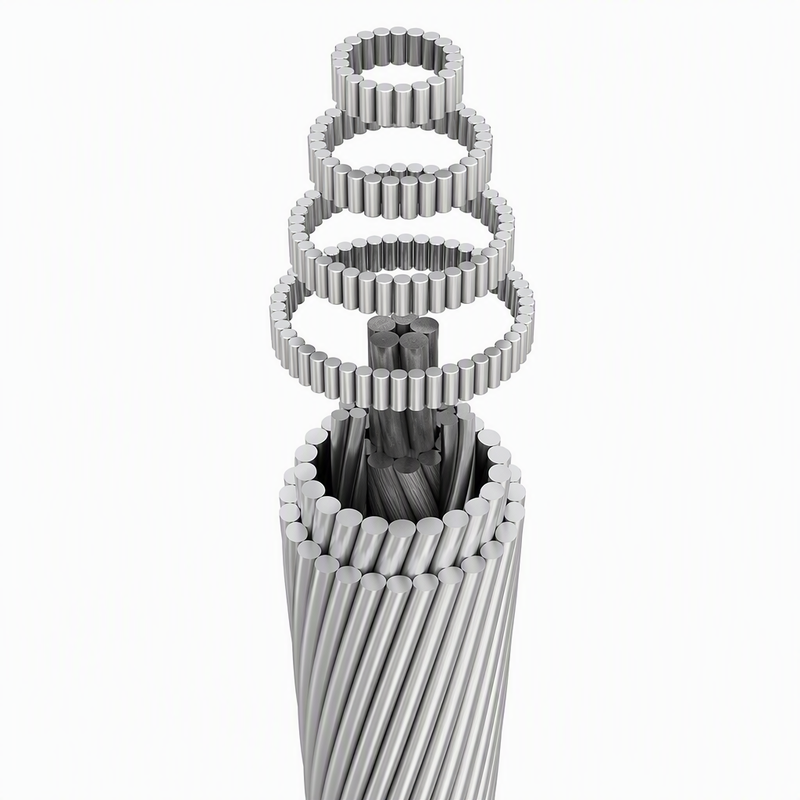

2. Couches d'aluminium toronnées concentriquement
   Les fils d'aluminium de qualité électrique sont toronnés en couches concentriques autour du noyau, formant un chemin conducteur uniforme et permettant au conducteur d'être enroulé, tendu et mis sous tension avec l'équipement standard de ligne aérienne.

3. Construction aérienne nue
   Fourni sans isolation pour un montage direct sur des isolateurs et du matériel de support, la surface en aluminium formant une couche d'oxyde naturelle qui résiste aux intempéries dans la plupart des environnements extérieurs.

4. Désignation de toronnage 25/4
   Le conducteur est identifié par sa configuration de toronnage 25/4, qui définit le rapport entre les fils d'aluminium et d'acier et détermine ses caractéristiques mécaniques et électriques.

5. Performance mécanique et électrique équilibrée
   Le rapport aluminium/acier est sélectionné pour équilibrer la capacité de transport de courant avec le comportement de flèche et de tension, soutenant une performance fiable dans les applications de transmission et de distribution.

Applications

Notre équipe technique peut optimiser la conception et personnaliser la production de fils selon vos besoins spécifiques.

Emballage et livraison :
Fûts en bois de diamètre 1,1 m, 1,2 m, 1,6 m, 1,8 m et 2,2 m, etc.

Les conducteurs en aluminium sont couramment enroulés sur des bobines en bois ou en acier, qui assurent une protection pendant le transport et la manutention.

Selon la demande des clients.

Faites attention aux étapes suivantes lors de l'installation :

1. Contrôle de la tension : Il est recommandé de contrôler la tension à 20 % -30 % de la valeur nominale pour éviter un étirement excessif.
2. Réglage de la flèche : Ajustez la flèche en fonction de la température ambiante, généralement dans la plage de 1 % à 3 % de la portée.
3. Traitement de connexion : Utilisez des outils de sertissage spécialisés, et la pression de sertissage recommandée est de 20-30 MPa.
