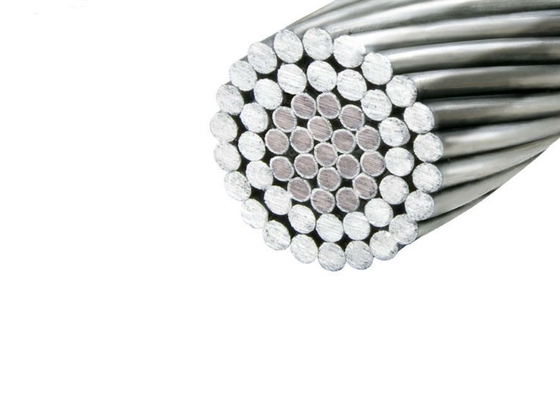

Ligne de transmission nue d'Acsr Drake Conductor Acsr Rabbit Conductor

Le conducteur de lapin d'Acsr est utilisé en tant que câble aérien nu de transmission et en tant que câble de distribution primaire et secondaire. ACSR offre la force optimale pour la ligne conception. Toronnage en acier variable de noyau pour la force désirée sans sacrifier l'ampacity.

Caractéristiques

Le conducteur nu d'ACSR répond ou dépasse aux caractéristiques suivantes d'ASTM :
B-230 fil en aluminium, 1350-H19 pour des buts électriques
Conducteurs B-231 en aluminium, Concentrique-Configuration-échoués
B-232 conducteurs en aluminium, en acier Concentrique-Configuration-échoué et enduit renforcé (ACSR)
Le fil en acier Aluminium-enduit du noyau B-341 pour les conducteurs en aluminium, acier a renforcé (ACSR/AZ)
Le fil en acier Zinc-enduit du noyau B-498 pour les conducteurs en aluminium, acier a renforcé (ACSR/AZ)
B-500 zinguent enduit et le noyau en acier échoué enduit en aluminium pour les conducteurs en aluminium, acier a renforcé (ACSR)

La température de fonctionnement à long terme permise pour le conducteur aérien est 70.
La circonstance que le climat rare de fond et l'occurrence rare de couverture de glace dans le secteur de glace lourd, l'effort le plus grand du câble au point avalant du plus bas arc ne devraient pas dépasser 60% de la puissance destructive à une courte durée.

En reliant des conducteurs, le conducteur près au tube se reliant ne peut pas être prominient. Autrement, la force sur les conducteurs de fonctionnement sera déséquilibrée après que des connecteurs soient pressés, le tube se reliant devrait être peinture étanche à l'humidité ny plaquée afin de se protéger contre la corrosion.
Sous l'installation, l'effort avalant d'arc de tous les conducteurs à la maison distancent l'ot la terre et à travers le bâtiment peuvent être la tension plus fortement que régulière 10-15%.

Remarques
N'importe quel écrasement ou bosse devrait être évité pendant la manutention et le transport du produit.
On ne permet pas au le tambour de câble d'être placé avec une bride et l'autre bas pendant le transport et le stockage des produits.
Une mesure étanche à l'humidité devrait être prise pendant le stockage du produit
Barre omnibus en aluminium ridée de tuyau, faite de fils en aluminium d'alliage de fil ou d'aluminium échoués autour du tuyau en aluminium.
Nous pouvons également fournir l'OEM et les produits adaptés aux besoins du client en tant que votre demande !
