Lieu d'origine: | Henan, Chine |
Nom de marque: | Sanwu Cable |
Certification: | ISO SGS |
Numéro de modèle: | Lapin d'ACSR |
Quantité de commande min: | 5000m |
---|---|
Prix: | Negotiate |
Détails d'emballage: | Tambours en bois |
Délai de livraison: | 25days |
Conditions de paiement: | L/C, T/T |
Capacité d'approvisionnement: | 200 tonnes par jour |
Matériel: | fil machine en aluminium, fil d'acier galvanisé | couleur: | Argent |
---|---|---|---|
Application: | ligne aérienne de transmission | Origine: | HENAN CHINE |
Certificat: | IS09001 | OEM: | Oui |
Surligner: | conducteur en aluminium Steel Reinforced du lapin 50Mm2,Conducteur en aluminium Steel Reinforced de lapin d'OEM |

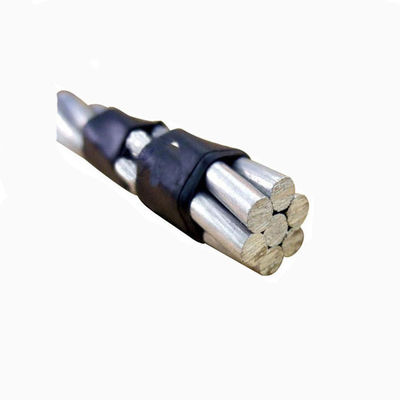

50 mm2 ont échoué le conducteur en aluminium Steel Reinforced (ACSR) de lapin
Caractéristiques
Le conducteur d'ACSR très utilisé dans des lignes de transport d'énergie avec de divers niveaux de tension, puisqu'ils ont de bonnes caractéristiques telles que la structure simple, l'installation commode et l'entretien, coût bas pour la ligne, grande capacité de transmission et sont également approprié à la pose à travers des rivières et des vallées où les caractéristiques géographiques spéciales existent.
Nous pouvons fournir ce conducteur selon différentes normes identifiées, telles qu'IEC61089, ASTM B238, DIN 48204, et les spécifications spéciales de clients peuvent également être satisfaisantes.
Caractéristiques de construction
Nom de code | Lapin |
Type de conducteur | Circulaire échouée |
Matériel de conducteur | Noyau en aluminium/en acier |
· Caractéristiques de dimension
Section transversale nominale | 50 millimètres de ² |
Section transversale calculée | 61,70 millimètres de ² |
Nombre de fils en aluminium | 6 |
Diamètre des fils en aluminium | 3,35 millimètres |
Nombre de fils d'acier | 1 |
Diamètre des fils d'acier | 3,35 millimètres |
Diamètre du noyau en acier | 3,35 millimètres |
Diamètre de conducteur | 10,05 millimètres |
Graisse | Facultatif |
Résistance de C.C de maximum du conducteur à 20°C | 0,5426 Ohm/km |
Poids approximatif sans graisse | 214 kg/km |
Numéro de code | Diamètre de fil de Stranding& | Approximativement | Secteur sectionnel | ApproxWeight | Rupture de la charge | Résistance de C.C | |||
De façon générale | |||||||||
Al | Acier | Diamètre | Al | Acier | Total | ||||
millimètre | millimètre | millimètre | millimètre 2 | millimètre 2 | millimètre 2 | Kg/km | KN | Ohm/km | |
16 | 6/1.84 | 1/1.84 | 5,53 | 16 | 2,67 | 18,7 | 64,6 | 6,08 | 1,7934 |
25 | 6/2.30 | 1/2.30 | 6,91 | 25 | 4,17 | 29,2 | 100,9 | 9,13 | 1,1478 |
100 | 6/4.61 | 1/4.61 | 13,8 | 100 | 16,7 | 117 | 403,8 | 34,33 | 0,2869 |
125 | 18/2.97 | 1/2.97 | 14,9 | 125 | 6,94 | 132 | 397,9 | 29,17 | 0,2304 |
160 | 18/3.36 | 1/3.36 | 16,8 | 160 | 8,89 | 169 | 509,3 | 36,18 | 0,18 |
250 | 22/3.80 | 7/2.11 | 21,6 | 250 | 24,6 | 275 | 880,6 | 68,72 | 0,1154 |
400 | 54/3.07 | 7/3.07 | 27,6 | 400 | 51,9 | 452 | 1510,3 | 123,04 | 0,0723 |
450 | 54/3.26 | 7/3.26 | 29,3 | 450 | 58,3 | 508 | 1699,1 | 138,42 | 0,0643 |
500 | 54/3.43 | 7/3.43 | 30,9 | 500 | 64,8 | 565 | 1887,9 | 153,8 | 0,0578 |
560 | 54/3.63 | 19/2.18 | 32,7 | 560 | 70,9 | 631 | 2103,4 | 172,59 | 0,0516 |
630 | 54/3.85 | 19/2.31 | 34,7 | 630 | 79,8 | 710 | 2366,3 | 191,77 | 0,0459 |
710 | 54/4.09 | 19/2.45 | 36,8 | 710 | 89,9 | 800 | 2666,8 | 216,12 | 0,0407 |
800 | 72/3.76 | 7/2.51 | 37,6 | 800 | 34,6 | 835 | 2480,2 | 167,41 | 0,0361 |
900 | 72/3.99 | 7/2.66 | 39,9 | 900 | 39,9 | 939 | 2790,2 | 188,33 | 0,0321 |
FAQ :
Q : Combien de temps prend-il obtiennent-il mon enquête a-t-il répondu ?
: En grande partie l'enquête sera répondue d'ici 12 heures. Et la citation te sera envoyée en 1-3 jours. Elle dépend des paramètres et des conditions techniques du câble. Nous te donnerons une citation raisonnable et précise.
Q : Est-ce que je peux obtenir des échantillons avant de passer la commande ?
: Vous obtiendrez un échantillon pour libre si nous avons le stockage de ce câble.
Q : Quel est le MOQ de votre produit ?
: Le MOQ de notre la plupart de produit est de 1000 mètres. Mais s'il y a n'importe quelle situation exceptionnelle, nous pouvons faire quelques négociations.
À l'avant plus d'information, svp se sentent librement pour nous contacter !
