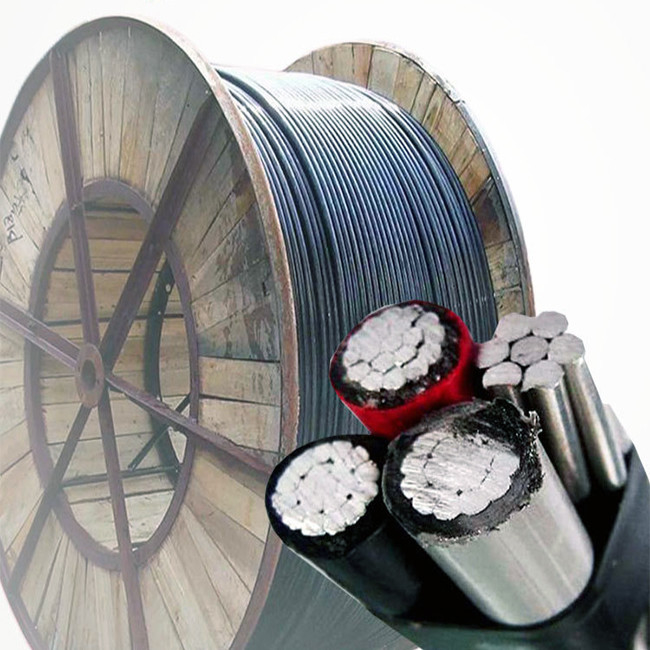

l'antenne 0.6/1kv a empaqueté le conducteur 1350-H19 de l'alliage d'aluminium de câble d'ABC de 4 noyaux

conducteur 1350-H19 de l'alliage d'aluminium de câble empaqueté par antenne 0.6/1kv

Construction

Construction du conducteur de phase : le conducteur de phase est en alliage d'aluminium 1350-H19 étiré dur, compressé à torons concentriques.

Construction du conducteur neutre
Les assemblages de câbles sont disponibles avec les conducteurs neutres suivants :

Conducteurs en aluminium, revêtus d'acier renforcé (ACSR), à torons concentriques

Alliage d'aluminium 1350-H19 étiré dur, brin concentrique

Alliage d'aluminium 6201-T81, brins concentriques
Matériau d'isolation
L'isolation standard du conducteur de phase est en polyéthylène réticulé basse densité (XLPE) noir

Alternativement, une isolation en polyéthylène linéaire basse densité (LLDPE) noir avec une température nominale de 75°C est disponible sur demande.

Normes / Essais Caractéristiques:
• Fil d'aluminium B-230, 1350-H19 à des fins électriques.
• Conducteurs en aluminium B-231, torons concentriques.
• Conducteurs en aluminium B-232, brins concentriques, renforcés d'acier revêtu (ACSR).
• Conducteurs en alliage d'aluminium 6201-T81 à brins concentriques B-399.
• Fil à âme en acier zingué B-498 pour conducteurs en aluminium, renforcé d'acier (ACSR).
• Le câble de dérivation de service duplex respecte ou dépasse toutes les exigences applicablesde ANSI/ICEA S-76-4

PARAMÈTRES TECHNIQUES:

Nom de code	Conducteur de phase			Neutre nu		Poids approximatif		Nom de code	Conducteur de phase			Neutre nu		Environ.Lester
	Taille	Échouement	Épaisseur d'isolation	Taille	Échouement	XLPE	PE		Taille	Échouement	Épaisseur d'isolation	Taille	Échouement	XLPE	PE
	AWG	-	mil	AWG	-	livres/1000 pieds			AWG	-	mil	AWG	-	livres/1000 pieds
Messager neutre en alliage 6201								Messager neutre AAC
Baie	6	Solide	45	6	7	145	140,0	Clydesdale	4	Solide	45	4	7	208	201.8
Entraîneur français	6	7/sem	45	6	7	155	144.3	Pinto	4	7/sem	45	4	7	223	207.9
Entraîneur allemand	4	Solide	45	4	7	214	208.3	Mustang	2	7/sem	45	2	7	333	312.6
arabe	4	7/sem	45	4	7	229	214.4	Criollo	1/0	19/sem.	60	1/0	7	529	504.5
Belge	2	7/sem	45	2	7	344	323.1	Percheron	2/0	19/sem.	60	2/0	7	649	620.5
Shetland	1/0	19/sem.	60	1/0	7	546	521.1	hanovrien	3/0	19/sem.	60	3/0	19	799	765.6
De race	2/0	19/sem.	60	2/0	7	670	641.5	Oldenbourg	4/0	19/sem.	60	4/0	19	986	946.7
Trotteur	3/0	19/sem.	60	3/0	7	825	791.8	Lipizaner	336.4	19/sem.	60	336.4	19	1 546	1 519,2
Marche	4/0	19/sem.	60	4/0	7	1019	979,7
Messager neutre ACSR
Morochuca	6	Solide	45	6	6/1	152	147.4	Grullo	2/0	19/sem.	60	2/0	6/1	707	678.7
Chola	6	7/sem	45	6	6/1	162	151.7	Suffolk	3/0	19/sem.	60	3/0	6/1	872	838.9
Morgan	4	Solide	45	4	6/1	226	220	Appaloosa	4/0	19/sem.	60	4/0	6/1	1079	1039.2
Hackney	4	7/sem	45	4	6/1	241	226.1	Bronco	336.4	19/sem.	60	336.4	18/1	1613	1568.2
Palomino	2	7/sem	45	2	6/1	362	342.6	Cheval hongre	336.4	19/sem.	60	4/0	6/1	1548	1494.3
Costéna	1/0	19/sem.	60	1/0	6/1	575	550.6
