Lieu d'origine: | HENAN |
Nom de marque: | Sanwu |
Certification: | ISO CCC |
Numéro de modèle: | ACAR |
Quantité de commande min: | 1000m |
---|---|
Prix: | USD 0.2-20 per meter |
Détails d'emballage: | tambours en bois |
Délai de livraison: | 1-15days |
Conditions de paiement: | L/C, T/T |
Capacité d'approvisionnement: | 200 tonnes par jour |
Type: | Fil d'Acar | Avantage: | Propriétés électriques à haute résistance |
---|---|---|---|
Couleur: | Argent | Tension évaluée: | 1KV-35KV |
Application: | Lignes aériennes de distribution d'énergie | Garantie: | 1 an |
Matériel d'isolation: | nu | L'autre nom: | Alliage de conducteur en aluminium renforcé |
Norme: | ASTM, CEI, CEI60502, BS, DIN | ||
Surligner: | Fil de 35KV Acar,Fil de 1KV Acar,1KV conducteur en aluminium Alloy Reinforced |

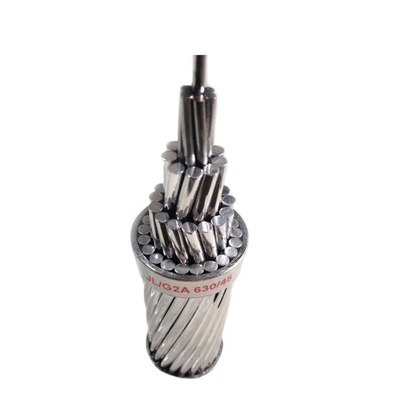

Propriétés électriques de haute résistance du conducteur AS Standard 1350 ACAR
Introduction
Le conducteur en aluminium est plus résistant à la corrosion que le conducteur en cuivre ;
Facile à plier et à rouler, facile à transporter grâce à tous les brins d'aluminium ;
La résistance à la traction la plus faible permet donc une faible longueur de portée.
Nom du produit | Conducteur en alliage d'aluminium renforcé (ACAR) |
Conducteur | Aluminium/Cuivre |
Construction | Renforcement en aluminium échoué et en alliage d'aluminium |
Couleurs | Assortis sur demande |
Tension | 600-1000V, 1KV-35KV |
Application | Utilisé comme conducteur aérien nu pour les lignes de distribution d'énergie |
Normes | GB/T 1179, IEC 60889, IEC 61089, BS, DIN et ICEA sur demande |
1.Norme
ASTM B524, B 230, B 398, IEC61089, etc.
2. Construction
ACAR a des fils d'aluminium 1350 H-19 toronnés concentriquement autour d'un noyau en alliage d'aluminium 6201-T81.En règle générale, le 6201-T81 est l'âme du conducteur, mais dans certaines conceptions, les fils 1350 H-19 et 6201-T81 peuvent être toronnés dans la même couche.
3.Caractéristiques
1. ACAR offre un excellent équilibre entre les propriétés mécaniques et électriques.
2. Il a une excellente résistance à la corrosion, grâce aux matériaux compatibles au centre et aux couches extérieures.
3.Il s'agit d'un choix de compromis entre AAC, ACSR et AAAC.
4.Il a 1350 désigne la qualité de l'aluminium pur.
5. Il a 6201 désigne la qualité d'alliage d'aluminium.
4. Une partie des conducteurs ACAR (6201) de tailles ASTM.
Taille Kcmil | Échouage No.& Dia.(In.) | Zone de section transversale (carré po.) | Diamètre nominal du conducteur.(Dans.) |
Poids nominal (Lbs/1000FT) |
Force nominale ( Kg) |
|||
1350 | 6201 | 1350 | 6201 | Total | ||||
503.6 | 15*0.1628 | 4*0.1628 | 0,3122 | 0,0833 | 0,3955 | 0,814 | 473 | 10500 |
587.2 | 15*0,1758 | 4*0.1758 | 0,3644 | 0,0971 | 0,4612 | 0,879 | 551 | 12200 |
649.5 | 18*0.1325 | 19*0.1325 | 0,2482 | 0,2620 | 0,5102 | 0,927 | 608 | 16600 |
653.1 | 12*0.1854 | 7*0.1854 | 0,3240 | 0,1890 | 0,5130 | 0,927 | 612 | 15400 |
739.8 | 18*0.1414 | 19*0.1414 | 0,2827 | 0,2983 | 0,5810 | 0,990 | 693 | 18800 |
853.7 | 30*0.1519 | 7*0.1519 | 0,5437 | 0,1268 | 0,6705 | 1.063 | 801 | 17500 |
853.7 | 24*0.1519 | 13*0.1519 | 0,4349 | 0,2356 | 0,6705 | 1.063 | 800 | 19300 |
927.2 | 24*0.1583 | 13*0.1583 | 0,4723 | 0,2559 | 0,7282 | 1.108 | 869 | 20900 |
5.Emballage et livraison :
Détails de l'' emballage
Paquet en bois en option :
Taille : 0,5*0,5*0,5 m
0,6*0,6*0,6 m ;0.7*0.7*0.7m
1.1*1.1*0.8m;2.2*2.2*1.8m
Ou des compteurs adaptés selon vos besoins.
Délai de livraison
Généralement, c'est 5-10 jours si les marchandises sont en stock, ou c'est 15.
