Lieu d'origine: | Henan |
Nom de marque: | Sanwu |
Certification: | ISO CCC |
Numéro de modèle: | Conducteur d'ACSR |
Quantité de commande min: | 1000M |
---|---|
Prix: | Negotiate |
Détails d'emballage: | Tambour en bois |
Délai de livraison: | 1-15days |
Conditions de paiement: | L/C, T/T |
Capacité d'approvisionnement: | 200 tonnes par jour |
Nom: | Fil de base ACSR | Conducteur: | en aluminium en acier |
---|---|---|---|
Isolation: | Nu | Valtage: | 0,6/1 kV |
Application: | Aérien | Taille: | 336,4 Mcm |
Surligner: | fil de noyau de 9.81mm2 ACSR,8 fil de noyau de la MCM ACSR,l'acsr 9.81mm2 accumulent le conducteur |
Conducteurs Aac/ Aaac/ Acsr/ Acar/ Accc Conducteurs nus aériens

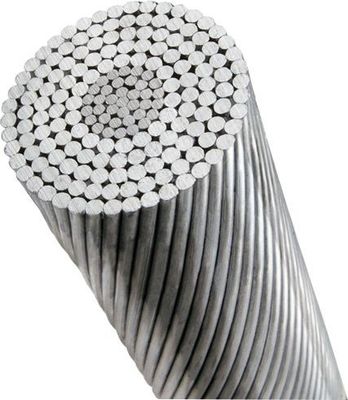

L'ACSR (Aluminum Conductor Steel Reinforced), constitué d'une âme en acier galvanisé, est entouré de couches concentriques de fil d'aluminium, et graissé si nécessaire.
Application:
Les conducteurs (AAC et ACSR) ont été largement utilisés dans les lignes de transport d'énergie avec différentes tensions, car ils présentent de bonnes caractéristiques telles qu'une structure simple, une installation et une maintenance pratiques, un faible coût et une grande capacité de transmission.
Caractéristiques:
Le conducteur nu ACSR respecte ou dépasse les spécifications ASTM suivantes :
Fil d'aluminium B-230, 1350-H19 à des fins électriques
Conducteurs en aluminium B-231, torons concentriques
Conducteurs en aluminium B-232, brins concentriques, renforcés d'acier revêtu
(ACSR)
B-341 Fil d'âme en acier revêtu d'aluminium pour conducteurs en aluminium, acierRenforcé (ACSR/AZ)
B-498 Fil d'âme en acier zingué pour conducteurs en aluminium, renforcé d'acier(ACSR/AZ)
Noyau en acier toronné revêtu de zinc et d'aluminium B-500 pour l'aluminiumConducteurs renforcés d'acier (ACSR)
Norme matérielle :
1) Le conducteur en aluminium dur utilisé pour AAC et ACSR est conforme à la norme GB/T 17048-1997 (équivalent à IEC 60889:1987)
2) Le fil d'acier zingué utilisé pour l'ACSR est conforme à la norme CEI 60888:1987
3) La production peut être organisée selon les exigences des clients telles que la norme matérielle, etc.
4) Nous pouvons également produire des produits conformes aux normes BS215, ASTM B232 et DIN48204.
Fiche technique ACSR ASTM | ||||||||||
Code | Taille | Section | Échouement | Diamètre | Total Lester |
Noté Force |
Résistance maximale @20°C |
|||
Al | Total | Al | Acier | Câble | Acier | |||||
AWG ou MCM |
mm² | millimètre | millimètre | kg/km | kg | Ω/km | ||||
Roitelet | 8 | 8.37 | 9.81 | 6×1.33 | 1×1.33 | 3,99 | 1.33 | 33,8 | 340 | 3.4017 |
Turquie | 6 | 13.3 | 15.48 | 6×1.68 | 1 × 1,68 | 5.03 | 1,68 | 53,7 | 540 | 2.1135 |
Cygne | 4 | 21h15 | 24.71 | 6×2.12 | 1×2.12 | 6.35 | 2.12 | 85,4 | 846 | 1,3278 |
Swanate | 4 | 21h15 | 26.52 | 7×1.96 | 1×2.61 | 6.53 | 2.61 | 99,7 | 1067 | 1,3133 |
Moineau | 2 | 33,62 | 39.23 | 6×2.67 | 1 × 2,67 | 8.03 | 2,67 | 136 | 1289 | 0,8343 |
Épargné | 2 | 33,62 | 42.13 | 7×2.47 | 1×3.30 | 8.26 | 3.3 | 159 | 1650 | 0,8251 |
Rouge-gorge | 1 | 42.41 | 49.48 | 6×3.00 | 1×3.00 | 9.02 | 3 | 171 | 1612 | 0,6621 |
Corbeau | 1/0 | 53,51 | 62,39 | 6×3.37 | 1×3.37 | 10.11 | 3.37 | 216 | 1987 | 0,5243 |
Caille | 2/0 | 67,44 | 78,65 | 6×3.78 | 1 × 3,78 | 11h35 | 3,78 | 273 | 2401 | 0,416 |
Pigeon | 3/0 | 85.02 | 99,23 | 6×4.25 | 1×4.25 | 12.75 | 4.25 | 344 | 3006 | 0,3304 |
manchot | 4/0 | 107 | 125 | 6×4.77 | 1×4.77 | 14.3 | 4,77 | 433 | 3787 | 0,2618 |
Chouette | 266.8 | 135 | 153 | 6×5.36 | 7×1.79 | 16.09 | 5.37 | 507 | 4330 | 0,2109 |
Jaseur | 266.8 | 135 | 143 | 18×3.09 | 1×3.09 | 15h47 | 3.09 | 431 | 3117 | 0,2119 |
Perdrix | 266.8 | 135 | 157 | 26×2.57 | 7×2.00 | 16.31 | 5,98 | 547 | 5113 | 0,21 |
Avoine | 300 | 152 | 177 | 26×2.73 | 7×2.12 | 17.27 | 6.36 | 614 | 5755 | 0,1867 |
Cornemuseur | 300 | 152 | 188 | 30×2.54 | 7×2.54 | 17.78 | 7.62 | 697 | 7000 | 0,1902 |
Merlin | 336.4 | 171 | 180 | 18×3.47 | 1 × 3,47 | 17h37 | 3.47 | 544 | 3931 | 0,168 |
Linotte | 336.4 | 171 | 198 | 26×2.89 | 7×2.25 | 18h31 | 6,74 | 689 | 6730 | 0,1663 |
Loriot | 336.4 | 171 | 210 | 30×2.69 | 7×2.69 | 18.82 | 8.07 | 784 | 7865 | 0,1654 |
Mésange | 397,5 | 201 | 213 | 18 × 3,77 | 1 × 3,77 | 18.87 | 3,77 | 642 | 4499 | 0,1421 |
Ibis | 397,5 | 201 | 234 | 26×3.14 | 7×2.44 | 19.89 | 7.32 | 814 | 7488 | 0,1411 |
Alouette | 397,5 | 201 | 248 | 30×2.92 | 7×2.92 | 20.47 | 8,77 | 927 | 9202 | 0,1401 |
Pélican | 477 | 242 | 255 | 18×4.14 | 1×4.14 | 20.68 | 4.14 | 771 | 5347 | 0,1184 |
Vaciller | 477 | 242 | 273 | 24×3.58 | 7×2.39 | 21h49 | 7.16 | 914 | 7790 | 0,1178 |
Faucon | 477 | 242 | 281 | 26×3.44 | 7×2.67 | 21.79 | 8.03 | 977 | 8880 | 0,1171 |
Poule | 477 | 242 | 298 | 30×3.20 | 7×3.20 | 22.43 | 9.61 | 1112 | 10783 | 0,1165 |
Héron | 500 | 253 | 312 | 30×3.28 | 7×3.28 | 22,96 | 9,84 | 1162 | 11090 | 0,1141 |
Balbuzard | 556,5 | 282 | 298 | 18×4.47 | 1×4.47 | 22.33 | 4.47 | 899 | 6233 | 0,1014 |
Perruche | 556,5 | 282 | 319 | 24×3.87 | 7×2.58 | 23.22 | 7.73 | 1067 | 8999 | 0,101 |
Colombe | 556,5 | 282 | 328 | 26×3.72 | 7×2.89 | 23.55 | 8,66 | 1140 | 10019 | 0,1007 |
Aigle | 556,5 | 282 | 348 | 30×3.46 | 7×3.46 | 24.21 | 10h39 | 1298 | 12606 | 0,1001 |
Paon | 605 | 307 | 346 | 24×4.03 | 7×2.69 | 24.21 | 8.03 | 1161 | 9771 | 0,0928 |
Pigeonneau | 605 | 307 | 357 | 26×3.87 | 7×3.01 | 24.54 | 9.04 | 1240 | 11018 | 0,0925 |
Sarcelle | 605 | 307 | 376 | 30×3.61 | 19×2.16 | 25h25 | 10.82 | 1398 | 13567 | 0,0919 |
Canard | 605 | 307 | 346 | 54×2.69 | 7×2.69 | 24.21 | 8.07 | 1158 | 10210 | 0,0944 |
Tyran | 636 | 322 | 340 | 18×4.78 | 1×4.78 | 23,88 | 4,78 | 1028 | 7128 | 0,0895 |
Tour | 636 | 322 | 364 | 24×4.14 | 7×2.76 | 24.82 | 8.28 | 1219 | 10298 | 0,0883 |
Gros bec | 636 | 322 | 375 | 26×3.97 | 7×3.09 | 25h15 | 9.27 | 1302 | 11427 | 0,0897 |
Aigrette | 636 | 322 | 396 | 30×3.70 | 19×2.22 | 25,88 | 11.1 | 1471 | 14302 | 0,0876 |
Oie | 636 | 322 | 364 | 54×2.76 | 7×2.76 | 24.84 | 8.28 | 1218 | 10730 | 0,0898 |
Flamant | 666.6 | 338 | 382 | 24×4.23 | 7×2.82 | 15.4 | 8.46 | 1278 | 10751 | 0,0843 |
Mouette | 666.6 | 338 | 382 | 54×2.82 | 7×2.82 | 25.38 | 8.46 | 1276 | 11140 | 0,0587 |
Étourneau | 715.5 | 363 | 422 | 26×4.21 | 7×3.28 | 26,7 | 9,83 | 1465 | 12865 | 0,0781 |
Aile rouge | 715.5 | 363 | 445 | 30×3.92 | 19×2.35 | 27.46 | 11.76 | 1653 | 15649 | 0,0778 |
Coucou | 795 | 403 | 455 | 24×4.62 | 7×3.08 | 27.74 | 9h25 | 1524 | 12649 | 0,0719 |
